к134ид6

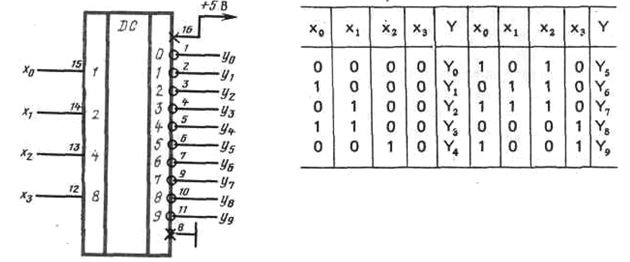

Рис. 5. Условное изображение, цоколевка и таблица истинности дешифратора К134ИД6

Дешифратор (рис. 5). Дешифратор представляет собой устройство, преобразую­щее совокупность сигналов на входах (входной вход) в импульс на одном из выходов (выводы 16 и 8 не несут логической информации). В частности, для телеви­зионных игр дешифратор преобразует входной параллельный четырехразрядный код в код десятичной системы счисления. Особенность рассматриваемого дешифра­тора заключается в том, что его входы прямые, т.е. для правильной работы на вход необходимо подать положительные сигналы, соответствующие напряжению высо­кого уровня, в то время как сигнал на выходе инверсный, т.е. соответствует на­пряжению низкого уровня.
